メタルスライダー600・1000
グリスアップ

機械内部の給油

機械内部には定期的にグリスを給油してください。

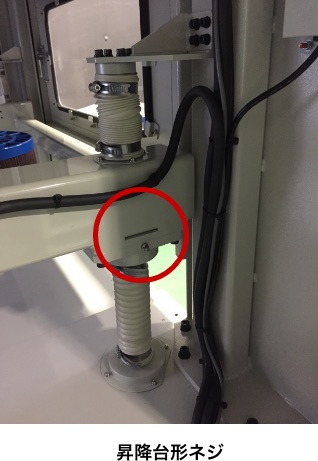

両側面扉を開けて、切り込み量調整リニアガイド、昇降用台形ネジにグリスガンにて給油します。※推奨グリス(リチウムグリスNo.2)
切り込み量調整リニアガイドのグリスニップルは一般的なハイドロリックニップルではないので、THK㈱社製N型グリスガンノズル等をご用意してください。
揺動部にもリニアガイドを使用していますが潤滑装置を有していますので給油する必要はありません。

機械内部給油個所について

スライダー600
リニアガイド8ヶ所、昇降用台形ネジ4ヶ所となります。
スライダー1000
リニアガイド16ヶ所、昇降用台形ネジ4ヶ所となります。






⚠警告
機械内部やギアボックスへの給油は必ず機械の電源を切った状態で給油してください。給油中は、給油中であることが周囲の人たちにわかるように表示し、不慮に電源が入らないようにしてください。給油中に間違って運転すると大変危険です。



コンベアの給油

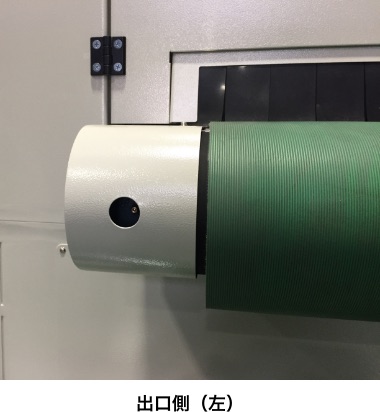

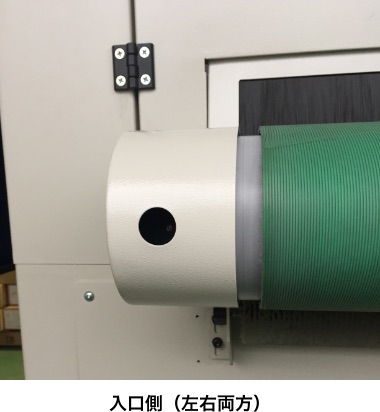

コンベアの入口側2ヶ所、出口側1ヶ所の計3ヶ所の軸受けについて定期的にグリスを給油してください。カバーの穴を覗くと給油口がありますのでグリスガンにて給油してください。推奨グリス(リチウムグリスNo.2)
